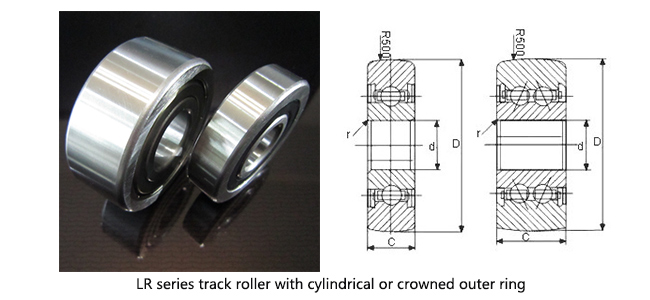

●LR series track rollers are also called cam rollers that can be used in the heavy duty rails or used as an idler wheel. They are widely used in the particular application that the friction need to be lowered.
●The outer diameter surface of rollers is shaped to the crowned runner surface with R500 (suffix U), so it take the stresses well when rollers are working.
●The rollers take the internal structure design of deep groove ball bearings or double row angular contact ball bearings and have a particularly thick-walled outer ring, so the rollers can accommodate higher loads.
●The rollers are made of the high-quality bearing steel,that processed by heat treatment and precision grinding, and are filled with a long life, high -grade and multi-purposes grease. The rollers take the metal shield (suffix KDD) or rubble seal (suffix NPP) to prevent the dust. ANDING also can provide the matched concentric or eccentric bolt. Some rollers can be made in stainless steel.
Roller No. | Roller Dimensions(mm) | Load Rating | Weight | |||||||
ANDING | D | d | C | R | rmin | Cr(N) | Cor(N) | Puw(N) | (g) | |
LR604NPP | LR604KDD | 13 | 4 | 4 | ﹣ | 0.2 | 860 | 350 | 7 | 10 |
LR604NPPU | LR604KDDU | 13 | 4 | 4 | 500 | 0.2 | 860 | 350 | 7 | 10 |
LR605NPP | LR605KDD | 16 | 5 | 5 | 0.2 | 1190 | 490 | 10 | 10 | |
LR605NPPU | LR605KDDU | 16 | 5 | 5 | 500 | 0.2 | 1190 | 490 | 10 | 10 |
LR606NPP | LR606NPP | 19 | 6 | 6 | - | 0.3 | 1740 | 700 | 40 | 10 |
LR606NPPU | LR606KDDU | 19 | 6 | 6 | 500 | 0.3 | 1740 | 700 | 40 | 10 |
LR607NPP | LR607KDD | 22 | 7 | 6 | - | 0.3 | 2130 | 870 | 46 | 10 |
LR607NPPU | LR607KDDU | 22 | 7 | 6 | 500 | 0.3 | 2130 | 870 | 46 | 10 |
LR608NPP | LR608KDD | 24 | 8 | 7 | - | 0.3 | 2750 | 1250 | 58 | 20 |
LR608NPPU | LR608KDDU | 24 | 8 | 7 | 500 | 0.3 | 2750 | 1250 | 58 | 20 |
LR6000NPP | LR6000KDD | 28 | 10 | 8 | - | 0.3 | 3650 | 1700 | 52 | 20 |
LR6000NPPU | LR6000KDDU | 28 | 10 | 8 | 500 | 0.3 | 3650 | 1700 | 52 | 20 |
LR6001NPP | LR6001KDD | 30 | 12 | 8 | - | 0.3 | 4300 | 2100 | 77 | 30 |
LR6001NPPU | LR6001KDDU | 30 | 12 | 8 | 500 | 0.3 | 4300 | 2100 | 77 | 30 |
LR200NPP | LR200KDD | 32 | 10 | 9 | - | 0.6 | 4350 | 2130 | 88 | 50 |
LR200NPPU | LR200KDDU | 32 | 10 | 9 | 500 | 0.6 | 4350 | 2130 | 88 | 50 |
LR201NPP | LR201KDD | 35 | 12 | 10 | - | 0.6 | 5600 | 2700 | 112 | 50 |
LR201NPPU | LR201KDDU | 35 | 12 | 10 | 500 | 0.6 | 5600 | 2700 | 112 | 50 |
LR202NPP | LR202KDD | 40 | 15 | 11 | - | 0.6 | 6500 | 3300 | 136 | 70 |
LR202NPPU | LR202KDDU | 40 | 15 | 11 | 500 | 0.6 | 6500 | 3300 | 136 | 70 |
LR203NPP | LR203KDD | 47 | 17 | 12 | - | 0.6 | 8400 | 4400 | 183 | 110 |
LR203NPPU | LR203KDDU | 47 | 17 | 12 | 500 | 0.6 | 8400 | 4400 | 183 | 110 |
LR204NPP | LR204KDD | 52 | 20 | 14 | - | 1 | 10500 | 5600 | 233 | 150 |
LR204NPPU | LR204KDDU | 52 | 20 | 14 | 500 | 1 | 10500 | 5600 | 233 | 150 |
LR205NPP | LR205KDD | 62 | 25 | 15 | - | 1 | 12500 | 7100 | 291 | 230 |
LR205NPPU | LR205NPPU | 62 | 25 | 15 | 500 | 1 | 12500 | 7100 | 291 | 230 |
LR206NPP | LR206KDD | 72 | 30 | 16 | - | 1 | 16600 | 9600 | 391 | 330 |
LR206NPPU | LR206KDDU | 72 | 30 | 16 | 500 | 1 | 16600 | 9600 | 391 | 330 |
LR207NPP | LR207KDD | 80 | 35 | 17 | - | 1.1 | 20200 | 11900 | 490 | 400 |
LR207NPPU | LR207KDDU | 80 | 35 | 17 | 500 | 1.1 | 20200 | 11900 | 490 | 400 |
LR208NPP | LR208KDD | 85 | 40 | 18 | - | 1.1 | 22800 | 13600 | 530 | 450 |
LR208NPPU | LR208KDDU | 85 | 40 | 18 | 500 | 1.1 | 22800 | 13600 | 530 | 450 |
LR209NPP | LR209KDD | 90 | 45 | 19 | - | 1.1 | 22500 | 13700 | 564 | 500 |
LR209NPPU | LR209KDDU | 90 | 45 | 19 | 500 | 1.1 | 22500 | 13700 | 564 | 500 |
LR50/5NPP | LR50/5KDD | 17 | 5 | 7 | - | 0.2 | 1650 | 950 | 39 | 10 |
LR50/5NPPU | LR50/5KDDU | 17 | 5 | 7 | 500 | 0.2 | 1650 | 950 | 39 | 10 |
LR50/6NPP | LR50/6KDD | 19 | 6 | 9 | - | 0.3 | 2650 | 1310 | 54 | 20 |
LR50/6NPPU | LR50/6KDDU | 19 | 6 | 9 | 500 | 0.3 | 2650 | 1310 | 54 | 20 |
LR50/7NPP | LR50/7KDD | 22 | 7 | 10 | - | 0.3 | 3300 | 1690 | 69 | 20 |
LR50/7NPPU | LR50/7KDDU | 22 | 7 | 10 | 500 | 0.3 | 3300 | 1690 | 69 | 20 |
LR50/8NPP | LR50/8KDD | 24 | 8 | 11 | - | 0.3 | 4200 | 2360 | 120 | 30 |
LR50/8NPPU | LR50/8KDDU | 24 | 8 | 11 | 500 | 0.3 | 4200 | 2360 | 120 | 30 |
LR5000NPP | LR5000KDD | 28 | 10 | 12 | - | 0.3 | 4750 | 2850 | 118 | 30 |
LR5000NPPU | LR5000KDDU | 28 | 10 | 12 | 500 | 0.3 | 4750 | 2850 | 118 | 30 |
LR5001NPP | LR5001KDD | 30 | 12 | 12 | - | 0.3 | 4950 | 3100 | 128 | 30 |
LR5001NPPU | LR5001KDDU | 30 | 12 | 12 | 500 | 0.3 | 4950 | 3100 | 128 | 30 |
LR5002NPP | LR5002KDD | 35 | 15 | 13 | - | 0.3 | 6500 | 4100 | 170 | 50 |
LR5002NPPU | LR5002KDDU | 35 | 15 | 13 | 500 | 0.3 | 6500 | 4100 | 170 | 50 |
LR5003NPP | LR5003KDD | 40 | 17 | 14 | - | 0.3 | 7700 | 5200 | 214 | 70 |
LR5003NPPU | LR5003KDDU | 40 | 17 | 14 | 500 | 0.3 | 7700 | 5200 | 214 | 70 |
LR5004NPP | LR5004KDD | 47 | 20 | 16 | - | 0.6 | 11500 | 7700 | 317 | 120 |
LR5004NPPU | LR5004KDDU | 47 | 20 | 16 | 500 | 0.6 | 11500 | 7700 | 317 | 120 |
LR5005NPP | LR5005KDD | 52 | 25 | 16 | - | 0.6 | 11600 | 8100 | 332 | 150 |
LR5005NPPU | LR5005KDDU | 52 | 25 | 16 | 500 | 0.6 | 11600 | 8100 | 332 | 150 |
LR5006NPP | LR5006KDD | 62 | 30 | 19 | - | 1 | 17200 | 11100 | 462 | 250 |
LR5006NPPU | LR5006KDDU | 62 | 30 | 19 | 500 | 1 | 17200 | 11100 | 462 | 250 |
LR5007NPP | LR5007KDD | 68 | 35 | 20 | - | 1 | 17600 | 13100 | 490 | 300 |
LR5007NPPU | LR5007KDDU | 68 | 35 | 20 | 500 | 1 | 17600 | 13100 | 490 | 300 |
LR5200NPP | LR5200KDD | 32 | 10 | 14 | - | 0.6 | 6800 | 4050 | 168 | 70 |
LR5200 NPPU | LR5200KDDU | 32 | 10 | 14 | 500 | 0.6 | 6800 | 4050 | 168 | 70 |
LR5201NPP | LR5201KDD | 35 | 12 | 15.9 | - | 0.6 | 8600 | 5100 | 211 | 80 |
LR5201NPPU | LR5201KDDU | 35 | 12 | 15.9 | 500 | 0.6 | 8600 | 5100 | 211 | 80 |
LR5202NPP | LR5202KDD | 40 | 15 | 15.9 | - | 0.6 | 9800 | 6200 | 258 | 110 |
LR5202NPPU | LR5202KDDU | 40 | 15 | 15.9 | 500 | 0.6 | 9800 | 6200 | 258 | 110 |
LR5203NPP | LR5203KDD | 47 | 17 | 17.5 | - | 0.6 | 12600 | 8200 | 342 | 170 |
LR5203NPPU | LR5203KDDU | 47 | 17 | 17.5 | 500 | 0.6 | 12600 | 8200 | 342 | 170 |
LR5204NPP | LR5204KDD | 52 | 20 | 20.6 | - | 1 | 15800 | 10500 | 433 | 230 |
LR5204NPPU | LR5204KDDU | 52 | 20 | 20.6 | 500 | 1 | 15800 | 10500 | 433 | 230 |
LR5205NPP | LR5205KDD | 62 | 25 | 20.6 | - | 1 | 18500 | 13000 | 532 | 340 |
LR5205NPPU | LR5205KDDU | 62 | 25 | 20.6 | 500 | 1 | 18500 | 13000 | 532 | 340 |
LR5206NPP | LR5206KDD | 72 | 30 | 23.8 | - | 1 | 24600 | 21400 | 880 | 510 |
LR5206NPPU | LR5206KDDU | 72 | 30 | 23.8 | 500 | 1 | 24600 | 21400 | 880 | 510 |
LR5207NPP | LR5207KDD | 80 | 35 | 27 | 1.1 | 30500 | 22400 | 927 | 660 | |
LR5207NPPU | LR5207KDDU | 80 | 35 | 27 | 500 | 1.1 | 30500 | 22400 | 927 | 660 |
LR5208NPP | LR5208KDD | 85 | 40 | 30.2 | - | 1.1 | 34500 | 25500 | 1060 | 750 |
LR5208NPPU | LR5208KDDU | 85 | 40 | 30.2 | 500 | 1.1 | 34500 | 25500 | 1060 | 750 |
LR200NPP | LR5302KDD | 47 | 15 | 19 | - | 1 | 14600 | 9200 | 380 | 150 |
LR5302NPPU | LR5302KDDU | 47 | 15 | 19 | 500 | 1 | 14600 | 9200 | 380 | 150 |
LR5303NPP | LR5303KDD | 52 | 17 | 22.2 | - | 1 | 17200 | 11100 | 462 | 210 |
LR5303NPPU | LR5303KDDU | 52 | 17 | 22.2 | 500 | 1 | 17200 | 11100 | 462 | 210 |
LR5304NPP | LR5304KDD | 62 | 20 | 22.2 | - | 1.1 | 21100 | 14500 | 606 | 340 |
LR5304NPPU | LR5304KDDU | 62 | 20 | 22.2 | 500 | 1.1 | 21100 | 14500 | 606 | 340 |
LR5305NPP | LR5305KDD | 72 | 25 | 25.4 | - | 1.1 | 27500 | 19500 | 813 | 500 |
LR5305NPPU | LR5305KDDU | 72 | 25 | 25.4 | 500 | 1.1 | 27500 | 19500 | 813 | 500 |
LR5306NPP | LR5306KDD | 80 | 30 | 30.2 | - | 1.1 | 36500 | 26500 | 1100 | 670 |
LR5306NPPU | LR5306KDDU | 80 | 30 | 30.2 | 500 | 1.1 | 36500 | 26500 | 1100 | 670 |
LR5307NPP | LR5307KDD | 90 | 35 | 34.9 | - | 1.5 | 44500 | 33000 | 1370 | 970 |
LR5307NPPU | LR5307KDDU | 90 | 35 | 34.9 | 500 | 1.5 | 44500 | 33000 | 1370 | 970 |
LR5308NPP | LR5308KDD | 100 | 40 | 36.5 | - | 1.5 | 56000 | 42000 | 1750 | 1200 |
LR5308NPPU | LR5308KDDU | 100 | 40 | 36.5 | 500 | 1.5 | 56000 | 42000 | 1750 | 1200 |
