●RE系列滚轮可用于带有70度的V形导轨的线性导向系统中.
●RE系列滚轮采用高精密深沟球轴承的内部结构设计及加厚的外圈,使轴承具有更高的承载能力.
●RE系列滚轮采用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂,滚轮防尘采用金属防尘盖(ZZ)或橡胶密封圈(2RS),安鼎公司也可以提供配套的同心轴和偏心轴.

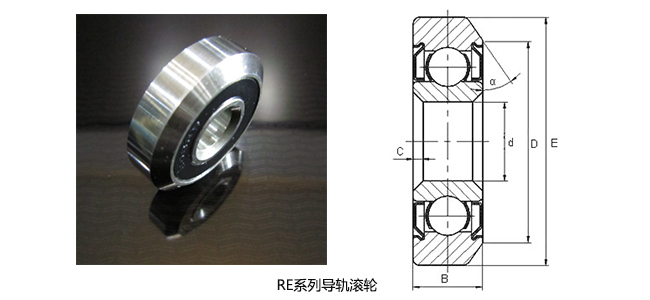

滚轮型号 | 配套产品型号 | 滚轮主要尺寸(mm) | 额定载荷 | 重量 | ||||||
ANDING | B | D | E | d | C | ɑ | Cr(N) | Cor(N) | (g) | |
RE701ZZ | BHJ-13-C 13 C/E | 4 | 9.63 | 12.7 | 4 | 0.35 | 35° | 710 | 270 | 3 |
RE701.2RS | BHJ-13-C 13 C/E | 4 | 9.63 | 12.7 | 4 | 0.35 | 35° | 710 | 270 | 3 |
RE702ZZ | BHJ-25-C 25 C/E | 7 | 20.4 | 25 | 8 | 1 | 35° | 3300 | 1360 | 17 |
RE702.2RS | BHJ-25-C 25 C/E | 7 | 20.4 | 25 | 8 | 1 | 35° | 3300 | 1360 | 17 |
RE703ZZ | BHJ-34-C 34 C/E | 9 | 27.17 | 34 | 10 | 1 | 35° | 6040 | 2680 | 40 |
RE703.2RS | BHJ-34-C 34 C/E | 9 | 27.17 | 34 | 10 | 1 | 35° | 6040 | 2680 | 40 |
RE704ZZ | BHJ-54-C 54 C/E | 14 | 42 | 54 | 14 | 1.5 | 35° | 9500 | 4800 | 80 |
RE704.2RS | BHJ-54-C 54 C/E | 14 | 42 | 54 | 14 | 1.5 | 35° | 9500 | 4800 | 80 |
