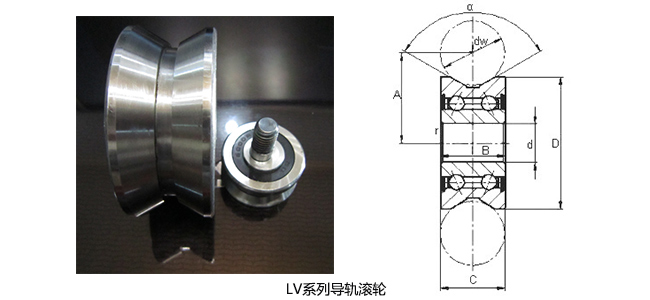

●LV系列滚轮可广泛用在圆柱形导轨或120度V型导轨上,与LFR5系列滚轮不同,LV系列滚轮对导轨的尺寸适应性更强,每个规格可以适配的导轨直径尺寸范围较大,可广泛应用于重型导轨、移动设备、校直机械等.
●滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力.
●滚轮采用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂,安鼎轴承也可以提供带有同心轴或偏心轴的滚轮.
●滚轮外圈的V型槽底有退刀槽,如使用要求不允许退刀槽时,可向安鼎轴承订购不带退刀槽的滚轮,也可定制其它V形角度的滚轮.
| 滚轮型号 | 滚轮主要尺寸(mm) | 额定载荷 | 重量 | ||||||||
| ANDING | dw | d | D | B | C | A | ɑ | rmin |
Cr (N) |
Cor(N) | (g) |
| LV20/7ZZ | 10 | 7 | 22 | 11 | 11 | 14.5 | 120° | 0.3 | 3780 | 2050 | 17 |
| LV20/8ZZ | 10 | 8 | 30 | 14 | 14 | 18.1 | 120° | 0.3 | 5130 | 2670 | 49 |
| LV20/10ZZ | 10 | 10 | 30 | 14 | 14 | 18.1 | 120° | 0.3 | 5130 | 2670 | 48 |
| LV201ZZ | 20 | 12 | 41 | 20 | 20 | 28 | 120° | 0.3 | 8470 | 5370 | 130 |
| LV202-38ZZ | 10 | 15 | 38 | 17 | 17 | 22.25 | 120° | 0.5 | 7390 | 4650 | 87 |
| LV202-40ZZ | 10 | 15 | 40 | 18 | 18 | 22 | 120° | 0.5 | 7520 | 4950 | 110 |
| LV202-41ZZ | 20 | 15 | 41 | 20 | 20 | 28 | 120° | 0.5 | 8470 | 5370 | 116 |
| LV203ZZ | 20 | 17 | 58 | 25 | 25 | 35 | 120° | 0.5 | 16580 | 9200 | 325 |
| LV204-57ZZ | 30 | 20 | 57 | 22 | 22 | 41 | 120° | 0.6 | 16910 | 9200 | 290 |
| LV204-58ZZ | 30 | 20 | 58 | 25 | 25 | 41 | 120° | 0.6 | 16790 | 9200 | 310 |
