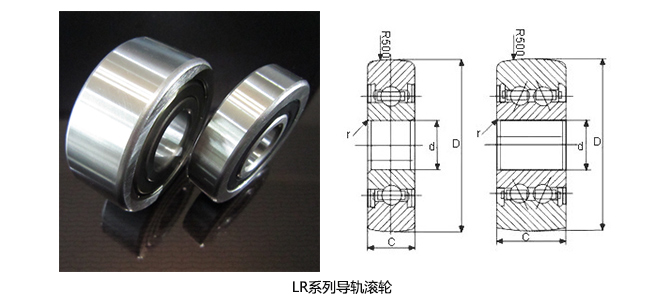

●该系列滚轮又称支撑滚轮,可用于重载导轨或作为惰轮使用,广泛应用于降低摩擦的场合.
●产品外圆加工为一个R500的圆弧面(型号后缀带U),使产品在使用过程中受力良好.
●滚轮采用深沟球轴承或双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力.
●滚轮采用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂。滚轮采用金属防尘盖(后缀KDD)或橡胶密封圈(后缀NPP)进行防尘。安鼎轴承也可以提供带有同心轴和偏心轴的滚轮,部分规格也可以用不锈钢材质生产.
滚轮型号 | 滚轮主要尺寸(mm) | 额定载荷 | 重量 | |||||||
ANDING | D | d | C | R | rmin | Cr(N) | Cor(N) | Puw(N) | (g) | |
LR604NPP | LR604KDD | 13 | 4 | 4 | ﹣ | 0.2 | 860 | 350 | 7 | 10 |
LR604NPPU | LR604KDDU | 13 | 4 | 4 | 500 | 0.2 | 860 | 350 | 7 | 10 |
LR605NPP | LR605KDD | 16 | 5 | 5 | 0.2 | 1190 | 490 | 10 | 10 | |
LR605NPPU | LR605KDDU | 16 | 5 | 5 | 500 | 0.2 | 1190 | 490 | 10 | 10 |
LR606NPP | LR606NPP | 19 | 6 | 6 | - | 0.3 | 1740 | 700 | 40 | 10 |
LR606NPPU | LR606KDDU | 19 | 6 | 6 | 500 | 0.3 | 1740 | 700 | 40 | 10 |
LR607NPP | LR607KDD | 22 | 7 | 6 | - | 0.3 | 2130 | 870 | 46 | 10 |
LR607NPPU | LR607KDDU | 22 | 7 | 6 | 500 | 0.3 | 2130 | 870 | 46 | 10 |
LR608NPP | LR608KDD | 24 | 8 | 7 | - | 0.3 | 2750 | 1250 | 58 | 20 |
LR608NPPU | LR608KDDU | 24 | 8 | 7 | 500 | 0.3 | 2750 | 1250 | 58 | 20 |
LR6000NPP | LR6000KDD | 28 | 10 | 8 | - | 0.3 | 3650 | 1700 | 52 | 20 |
LR6000NPPU | LR6000KDDU | 28 | 10 | 8 | 500 | 0.3 | 3650 | 1700 | 52 | 20 |
LR6001NPP | LR6001KDD | 30 | 12 | 8 | - | 0.3 | 4300 | 2100 | 77 | 30 |
LR6001NPPU | LR6001KDDU | 30 | 12 | 8 | 500 | 0.3 | 4300 | 2100 | 77 | 30 |
LR200NPP | LR200KDD | 32 | 10 | 9 | - | 0.6 | 4350 | 2130 | 88 | 50 |
LR200NPPU | LR200KDDU | 32 | 10 | 9 | 500 | 0.6 | 4350 | 2130 | 88 | 50 |
LR201NPP | LR201KDD | 35 | 12 | 10 | - | 0.6 | 5600 | 2700 | 112 | 50 |
LR201NPPU | LR201KDDU | 35 | 12 | 10 | 500 | 0.6 | 5600 | 2700 | 112 | 50 |
LR202NPP | LR202KDD | 40 | 15 | 11 | - | 0.6 | 6500 | 3300 | 136 | 70 |
LR202NPPU | LR202KDDU | 40 | 15 | 11 | 500 | 0.6 | 6500 | 3300 | 136 | 70 |
LR203NPP | LR203KDD | 47 | 17 | 12 | - | 0.6 | 8400 | 4400 | 183 | 110 |
LR203NPPU | LR203KDDU | 47 | 17 | 12 | 500 | 0.6 | 8400 | 4400 | 183 | 110 |
LR204NPP | LR204KDD | 52 | 20 | 14 | - | 1 | 10500 | 5600 | 233 | 150 |
LR204NPPU | LR204KDDU | 52 | 20 | 14 | 500 | 1 | 10500 | 5600 | 233 | 150 |
LR205NPP | LR205KDD | 62 | 25 | 15 | - | 1 | 12500 | 7100 | 291 | 230 |
LR205NPPU | LR205NPPU | 62 | 25 | 15 | 500 | 1 | 12500 | 7100 | 291 | 230 |
LR206NPP | LR206KDD | 72 | 30 | 16 | - | 1 | 16600 | 9600 | 391 | 330 |
LR206NPPU | LR206KDDU | 72 | 30 | 16 | 500 | 1 | 16600 | 9600 | 391 | 330 |
LR207NPP | LR207KDD | 80 | 35 | 17 | - | 1.1 | 20200 | 11900 | 490 | 400 |
LR207NPPU | LR207KDDU | 80 | 35 | 17 | 500 | 1.1 | 20200 | 11900 | 490 | 400 |
LR208NPP | LR208KDD | 85 | 40 | 18 | - | 1.1 | 22800 | 13600 | 530 | 450 |
LR208NPPU | LR208KDDU | 85 | 40 | 18 | 500 | 1.1 | 22800 | 13600 | 530 | 450 |
LR209NPP | LR209KDD | 90 | 45 | 19 | - | 1.1 | 22500 | 13700 | 564 | 500 |
LR209NPPU | LR209KDDU | 90 | 45 | 19 | 500 | 1.1 | 22500 | 13700 | 564 | 500 |
LR200NPP | LR50/5KDD | 17 | 5 | 7 | - | 0.2 | 1650 | 950 | 39 | 10 |
LR50/5NPPU | LR50/5KDDU | 17 | 5 | 7 | 500 | 0.2 | 1650 | 950 | 39 | 10 |
LR50/6NPP | LR50/6KDD | 19 | 6 | 9 | - | 0.3 | 2650 | 1310 | 54 | 20 |
LR50/6NPPU | LR50/6KDDU | 19 | 6 | 9 | 500 | 0.3 | 2650 | 1310 | 54 | 20 |
LR50/7NPP | LR50/7KDD | 22 | 7 | 10 | - | 0.3 | 3300 | 1690 | 69 | 20 |
LR50/7NPPU | LR50/7KDDU | 22 | 7 | 10 | 500 | 0.3 | 3300 | 1690 | 69 | 20 |
LR50/8NPP | LR50/8KDD | 24 | 8 | 11 | - | 0.3 | 4200 | 2360 | 120 | 30 |
LR50/8NPPU | LR50/8KDDU | 24 | 8 | 11 | 500 | 0.3 | 4200 | 2360 | 120 | 30 |
LR5000NPP | LR5000KDD | 28 | 10 | 12 | - | 0.3 | 4750 | 2850 | 118 | 30 |
LR5000NPPU | LR5000KDDU | 28 | 10 | 12 | 500 | 0.3 | 4750 | 2850 | 118 | 30 |
LR5001NPP | LR5001KDD | 30 | 12 | 12 | - | 0.3 | 4950 | 3100 | 128 | 30 |
LR5001NPPU | LR5001KDDU | 30 | 12 | 12 | 500 | 0.3 | 4950 | 3100 | 128 | 30 |
LR5002NPP | LR5002KDD | 35 | 15 | 13 | - | 0.3 | 6500 | 4100 | 170 | 50 |
LR5002NPPU | LR5002KDDU | 35 | 15 | 13 | 500 | 0.3 | 6500 | 4100 | 170 | 50 |
LR5003NPP | LR5003KDD | 40 | 17 | 14 | - | 0.3 | 7700 | 5200 | 214 | 70 |
LR5003NPPU | LR5003KDDU | 40 | 17 | 14 | 500 | 0.3 | 7700 | 5200 | 214 | 70 |
LR5004NPP | LR5004KDD | 47 | 20 | 16 | - | 0.6 | 11500 | 7700 | 317 | 120 |
LR5004NPPU | LR5004KDDU | 47 | 20 | 16 | 500 | 0.6 | 11500 | 7700 | 317 | 120 |
LR5005NPP | LR5005KDD | 52 | 25 | 16 | - | 0.6 | 11600 | 8100 | 332 | 150 |
LR5005NPPU | LR5005KDDU | 52 | 25 | 16 | 500 | 0.6 | 11600 | 8100 | 332 | 150 |
LR5006NPP | LR5006KDD | 62 | 30 | 19 | - | 1 | 17200 | 11100 | 462 | 250 |
LR5006NPPU | LR5006KDDU | 62 | 30 | 19 | 500 | 1 | 17200 | 11100 | 462 | 250 |
LR5007NPP | LR5007KDD | 68 | 35 | 20 | - | 1 | 17600 | 13100 | 490 | 300 |
LR5007NPPU | LR5007KDDU | 68 | 35 | 20 | 500 | 1 | 17600 | 13100 | 490 | 300 |
LR200NPP | LR5200KDD | 32 | 10 | 14 | - | 0.6 | 6800 | 4050 | 168 | 70 |
LR5200 NPPU | LR5200KDDU | 32 | 10 | 14 | 500 | 0.6 | 6800 | 4050 | 168 | 70 |
LR5201NPP | LR5201KDD | 35 | 12 | 15.9 | - | 0.6 | 8600 | 5100 | 211 | 80 |
LR5201NPPU | LR5201KDDU | 35 | 12 | 15.9 | 500 | 0.6 | 8600 | 5100 | 211 | 80 |
LR5202NPP | LR5202KDD | 40 | 15 | 15.9 | - | 0.6 | 9800 | 6200 | 258 | 110 |
LR5202NPPU | LR5202KDDU | 40 | 15 | 15.9 | 500 | 0.6 | 9800 | 6200 | 258 | 110 |
LR5203NPP | LR5203KDD | 47 | 17 | 17.5 | - | 0.6 | 12600 | 8200 | 342 | 170 |
LR5203NPPU | LR5203KDDU | 47 | 17 | 17.5 | 500 | 0.6 | 12600 | 8200 | 342 | 170 |
LR5204NPP | LR5204KDD | 52 | 20 | 20.6 | - | 1 | 15800 | 10500 | 433 | 230 |
LR5204NPPU | LR5204KDDU | 52 | 20 | 20.6 | 500 | 1 | 15800 | 10500 | 433 | 230 |
LR5205NPP | LR5205KDD | 62 | 25 | 20.6 | - | 1 | 18500 | 13000 | 532 | 340 |
LR5205NPPU | LR5205KDDU | 62 | 25 | 20.6 | 500 | 1 | 18500 | 13000 | 532 | 340 |
LR5206NPP | LR5206KDD | 72 | 30 | 23.8 | - | 1 | 24600 | 21400 | 880 | 510 |
LR5206NPPU | LR5206KDDU | 72 | 30 | 23.8 | 500 | 1 | 24600 | 21400 | 880 | 510 |
LR5207NPP | LR5207KDD | 80 | 35 | 27 | 1.1 | 30500 | 22400 | 927 | 660 | |
LR5207NPPU | LR5207KDDU | 80 | 35 | 27 | 500 | 1.1 | 30500 | 22400 | 927 | 660 |
LR5208NPP | LR5208KDD | 85 | 40 | 30.2 | - | 1.1 | 34500 | 25500 | 1060 | 750 |
LR5208NPPU | LR5208KDDU | 85 | 40 | 30.2 | 500 | 1.1 | 34500 | 25500 | 1060 | 750 |
LR200NPP | LR5302KDD | 47 | 15 | 19 | - | 1 | 14600 | 9200 | 380 | 150 |
LR5302NPPU | LR5302KDDU | 47 | 15 | 19 | 500 | 1 | 14600 | 9200 | 380 | 150 |
LR5303NPP | LR5303KDD | 52 | 17 | 22.2 | - | 1 | 17200 | 11100 | 462 | 210 |
LR5303NPPU | LR5303KDDU | 52 | 17 | 22.2 | 500 | 1 | 17200 | 11100 | 462 | 210 |
LR5304NPP | LR5304KDD | 62 | 20 | 22.2 | - | 1.1 | 21100 | 14500 | 606 | 340 |
LR5304NPPU | LR5304KDDU | 62 | 20 | 22.2 | 500 | 1.1 | 21100 | 14500 | 606 | 340 |
LR5305NPP | LR5305KDD | 72 | 25 | 25.4 | - | 1.1 | 27500 | 19500 | 813 | 500 |
LR5305NPPU | LR5305KDDU | 72 | 25 | 25.4 | 500 | 1.1 | 27500 | 19500 | 813 | 500 |
LR5306NPP | LR5306KDD | 80 | 30 | 30.2 | - | 1.1 | 36500 | 26500 | 1100 | 670 |
LR5306NPPU | LR5306KDDU | 80 | 30 | 30.2 | 500 | 1.1 | 36500 | 26500 | 1100 | 670 |
LR5307NPP | LR5307KDD | 90 | 35 | 34.9 | - | 1.5 | 44500 | 33000 | 1370 | 970 |
LR5307NPPU | LR5307KDDU | 90 | 35 | 34.9 | 500 | 1.5 | 44500 | 33000 | 1370 | 970 |
LR5308NPP | LR5308KDD | 100 | 40 | 36.5 | - | 1.5 | 56000 | 42000 | 1750 | 1200 |
LR5308NPPU | LR5308KDDU | 100 | 40 | 36.5 | 500 | 1.5 | 56000 | 42000 | 1750 | 1200 |
