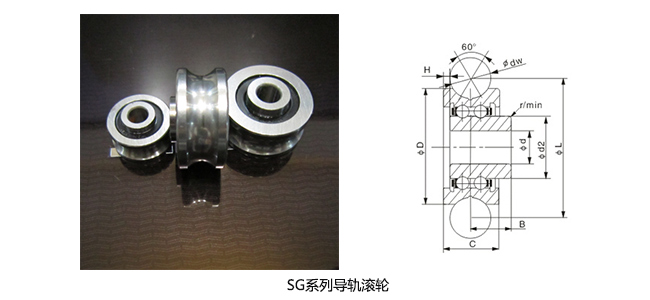

SG系列的导轨滚轮与LFR5系列的滚轮性能类似,独有的“沉头”的设计使SG系列导轨滚轮主要应用于扁平的,安装空间特别紧凑的导轨.当滚轮装配在滑块上后,与滚轮配套使用的固定轴不会突出或很少突出到轴承端面.
滚轮型号 | 滚轮主要尺寸(mm) | 额定载荷 | 重量 | ||||||||
ANDING | dw | d | D | C | B | L | d2 | H | Cr(N) | Cor(N) | (g) |
SG15 | 6 | 5 | 17 | 8 | 5.75 | 20.46 | 8.6 | 1 | 1270 | 820 | 8 |
SG15-10 | 10 | 5 | 17 | 8 | 5.75 | 25.5 | 8.6 | 1 | 1270 | 820 | 9 |
SG20 | 8 | 6 | 24 | 11 | 7.25 | 28.62 | 11.1 | 1.2 | 3400 | 1700 | 25 |
SG25 | 10 | 8 | 30 | 14 | 8.5 | 35.77 | 13 | 1.5 | 3670 | 2280 | 49 |
SG35 | 12 | 12 | 42 | 19 | 12.5 | 48.93 | 18 | 1.5 | 8500 | 5100 | 136 |
SG15M | 6 | 5 | 17 | 8 | 5.75 | 20.46 | 8.6 | 0.5 | 1270 | 820 | 8 |
SG20M | 8 | 6 | 24 | 11 | 7.25 | 28.62 | 11.1 | 0.7 | 3400 | 1700 | 25 |
SG25M | 10 | 8 | 30 | 14 | 8.5 | 35.77 | 13 | 1 | 3670 | 2280 | 49 |
SG35M | 12 | 12 | 42 | 19 | 12.5 | 48.93 | 18 | 1 | 8500 | 5100 | 136 |
