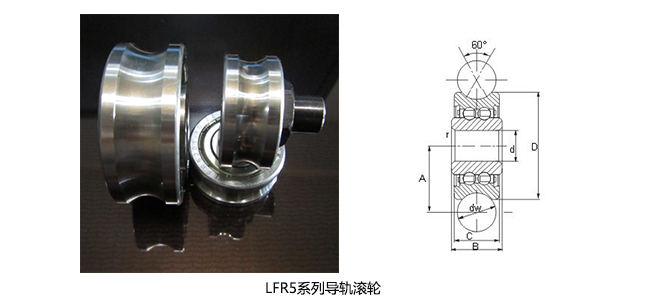

●LFR5系列导轨滚轮为线性导轨滚轮中应用最广,经济实用的产品,可适配于圆柱形导轨.
●滚轮与导轨形成60度的两点接触,摩擦阻力小,载荷均匀,具有良好的接触性能.
●滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力.
●滚轮使用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂,滚轮防尘采用金属防尘盖(后缀为KDD)或橡胶密封圈(后缀为NPP),安鼎公司也可以提供带同心轴或者偏心轴滚轮,部分规格也可生产耐腐蚀的不锈钢滚轮.
滚轮型号 | 滚轮主要尺寸 | 额定载荷 | 重量 | ||||||||
ANDING | GERMANY | dw | d | D | C | B | A | rmin |
Cr (N) |
Cor(N) | (g) |
LFR50/4KDD | LFR50/4-2Z | 5 | 4 | 13 | 6 | 7 | 8.04 | 0.2 | 1050 | 850 | 7 |
LFR50/4NPP | LFR50/4-2RS | 5 | 4 | 13 | 6 | 7 | 8.04 | 0.2 | 1050 | 850 | 7 |
LFR50/5-4KDD | LFR50/5-4-2Z | 4 | 5 | 16 | 7 | 8 | 9 | 0.2 | 1510 | 860 | 9 |
LFR50/5-4NPP | LFR50/5-4-2RS | 4 | 5 | 16 | 7 | 8 | 9 | 0.2 | 1510 | 860 | 9 |
LFR50/5KDD | LFR50/5-6-2Z | 6 | 5 | 17 | 7 | 8 | 10.5 | 0.2 | 1640 | 900 | 10 |
LFR50/5NPP | LFR50/5-6-2RS | 6 | 5 | 17 | 7 | 8 | 10.5 | 0.2 | 1640 | 900 | 10 |
LFR50/8KDD | LFR50/8-6-2Z | 6 | 8 | 24 | 11 | 11 | 14 | 0.3 | 4050 | 2280 | 24 |
LFR50/8NPP | LFR50/8-6-2RS | 6 | 8 | 24 | 11 | 11 | 14 | 0.3 | 4050 | 2280 | 24 |
LFR50/8-8KDD | LFR50/8-8-2Z | 8 | 8 | 24 | 11 | 11 | 14.75 | 0.3 | 4050 | 2280 | 24 |
LFR50/8-8NPP | LFR50/8-8-2RS | 8 | 8 | 24 | 11 | 11 | 14.75 | 0.3 | 4050 | 2280 | 24 |
LFR5200KDD | LFR5200-2Z | 8 | 10 | 32 | 14 | 14 | 18 | 0.6 | 5600 | 3600 | 50 |
LFR5200NPP | LFR5200-2RS | 8 | 10 | 32 | 14 | 14 | 18 | 0.6 | 5600 | 3600 | 50 |
LFR5201KDD | LFR5201-10-2Z | 10 | 12 | 35 | 15.9 | 15.9 | 20.65 | 0.6 | 8350 | 5000 | 75 |
LFR5201NPP | LFR5201-10-2RS | 10 | 12 | 35 | 15.9 | 15.9 | 20.65 | 0.6 | 8350 | 5000 | 75 |
LFR5201-12KDD | LFR5201-12-2Z | 12 | 12 | 35 | 15.9 | 15.9 | 21.75 | 0.6 | 8300 | 5000 | 75 |
LFR5201-12NPP | LFR5201-12-2RS | 12 | 12 | 35 | 15.9 | 15.9 | 21.75 | 0.6 | 8300 | 5000 | 75 |
LFR5204-16KDD | LFR5204-16-2Z | 16 | 20 | 52 | 20.6 | 22.6 | 31.5 | 1 | 15300 | 10100 | 230 |
LFR5204-16NPP | LFR5204-16-2RS | 16 | 20 | 52 | 20.6 | 22.6 | 31.5 | 1 | 15300 | 10100 | 230 |
LFR5206-20KDD | LFR5206-20-2Z | 20 | 25 | 72 | 23.8 | 25.8 | 41 | 1 | 23600 | 16000 | 435 |
LFR5206-20NPP | LFR5206-20-2RS | 20 | 25 | 72 | 23.8 | 25.8 | 41 | 1 | 23600 | 16000 | 435 |
LFR5206-25KDD | LFR5206-25-2Z | 25 | 25 | 72 | 23.8 | 25.8 | 43.5 | 1 | 22700 | 16100 | 425 |
LFR5206-25NPP | LFR5206-25-2RS | 25 | 25 | 72 | 23.8 | 25.8 | 43.5 | 1 | 22700 | 16100 | 425 |
LFR5207-30KDD | LFR5207-30-2Z | 30 | 30 | 80 | 27 | 29 | 51 | 1 | 28000 | 20500 | 660 |
LFR5207-30NPP | LFR5207-30-2RS | 30 | 30 | 80 | 27 | 29 | 51 | 1 | 28000 | 20500 | 660 |
LFR5208-40KDD | LFR5208-40-2Z | 40 | 40 | 98 | 36 | 38 | 62.5 | 1.1 | 38500 | 29000 | 1360 |
LFR5208-40NPP | LFR5208-40-2RS | 40 | 40 | 98 | 36 | 38 | 62.5 | 1.1 | 38500 | 29000 | 1360 |
LFR5301KDD | LFR5301-10-2Z | 10 | 12 | 42 | 19 | 19 | 24 | 0.6 | 13200 | 7700 | 120 |
LFR5301NPP | LFR5301-10-2RS | 10 | 12 | 42 | 19 | 19 | 24 | 0.6 | 13200 | 7700 | 120 |
LFR5301-20KDD | LFR5301-20-2Z | 20 | 12 | 42 | 19 | 19 | 24 | 0.6 | 13200 | 7700 | 125 |
LFR5301-20NPP | LFR5301-20-2RS | 20 | 12 | 42 | 19 | 19 | 24 | 0.6 | 13200 | 7700 | 125 |
LFR5302KDD | LFR5302-10-2Z | 10 | 15 | 47 | 19 | 19 | 26.65 | 1 | 13900 | 9000 | 163 |
LFR5302NPP | LFR5302-10-2RS | 10 | 15 | 47 | 19 | 19 | 26.65 | 1 | 13900 | 9000 | 163 |
LFR5308-50KDD | LFR5308-50-2Z | 50 | 40 | 110 | 44 | 46 | 72.5 | 1.1 | 54000 | 40500 | 1400 |
LFR5308-50NPP | LFR5308-50-2RS | 50 | 40 | 110 | 44 | 46 | 72.5 | 1.1 | 54000 | 40500 | 1400 |
