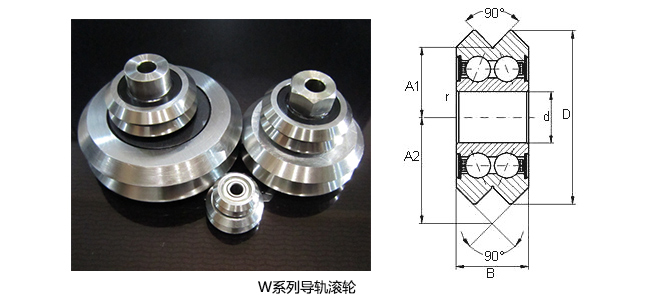

●W系列导轨滚轮外圈为两个90度V形组成的W形外表面,可单独使用内侧面或外侧面与90度的内V型或外V型导轨适配,也可利用内侧面与圆形导轨适配.
●W系列滚轮采用双列角接触球轴承的内部结构设计, 具有杰出的承载能力和长的工作寿命.
●W系列滚轮采用优质轴承钢和不锈钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂.滚轮采用金属防尘盖或橡胶密封圈(后缀为X)进行防尘,安鼎轴承也能够提供与滚轮配套使用的不锈钢或者碳钢材质的同心套和偏心套.
●W系列导轨滚轮是线性运动系统中主要的部件,广泛应用于工业机器人,切割设备,移动导轨,生产流水线等.
滚轮型号 | 滚轮主要尺寸(mm) | 额定载荷 | 重量 | ||||||
ANDING | d | D | B | A1 | A2 | rmin | Cr(N) | Cor(N) | (g) |
W0 | 4 | 14.84 | 6.35 | 5.94 | 9.12 | 0.3 | 1000 | 500 | 5 |
W0X | 4 | 14.84 | 6.35 | 5.94 | 9.12 | 0.3 | 1000 | 500 | 5 |
W1 | 4.763 | 19.56 | 7.87 | 7.93 | 11.86 | 0.3 | 2200 | 1000 | 11 |
W1X | 4.763 | 19.56 | 7.87 | 7.93 | 11.86 | 0.3 | 2200 | 1000 | 11 |
W2 | 9.525 | 30.73 | 11.1 | 12.7 | 18.24 | 0.3 | 4900 | 2500 | 38 |
W2X | 9.525 | 30.73 | 11.1 | 12.7 | 18.24 | 0.3 | 4900 | 2500 | 38 |
W3 | 12 | 45.72 | 15.88 | 19.05 | 26.98 | 0.6 | 9400 | 4900 | 130 |
W3X | 12 | 45.72 | 15.88 | 19.05 | 26.98 | 0.6 | 9400 | 4900 | 130 |
W4 | 15 | 59.94 | 19.05 | 25.4 | 34.93 | 1 | 14800 | 8200 | 280 |
W4X | 15 | 59.94 | 19.05 | 25.4 | 34.93 | 1 | 14800 | 8200 | 280 |
W4XL | 22 | 75.39 | 25.4 | 31.75 | 44.45 | 1.1 | 20600 | 14300 | 580 |
W4XXL | 22 | 75.39 | 25.4 | 31.75 | 44.45 | 1.1 | 20600 | 14300 | 580 |
W1SSX | 4.763 | 19.56 | 7.87 | 7.93 | 11.86 | 0.3 | 2200 | 1000 | 11 |
W2SSX | 9.525 | 30.73 | 11.1 | 12.7 | 18.24 | 0.3 | 4900 | 2500 | 38 |
W3SSX | 12 | 45.72 | 15.88 | 19.05 | 26.98 | 0.6 | 9400 | 4900 | 130 |
W4SSX | 15 | 59.94 | 19.05 | 25.4 | 34.93 | 1 | 14800 | 8200 | 280 |
